iC-PVC 복합관 소개 영상

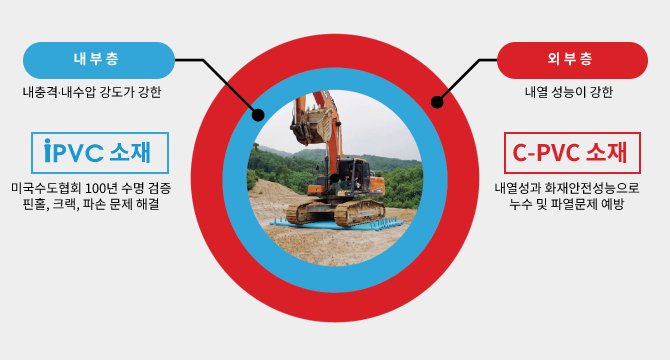

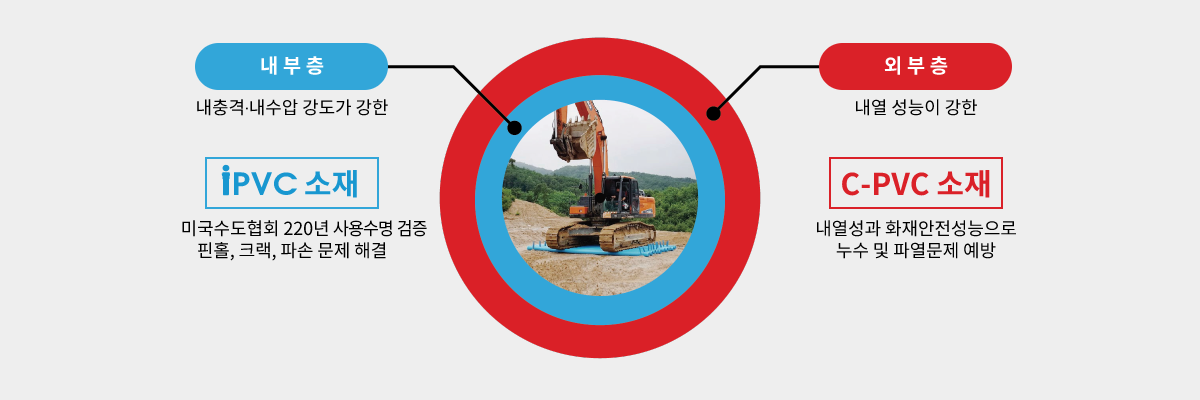

iPVC와 C-PVC를 융합한 세계 최초 iC-PVC 복합관

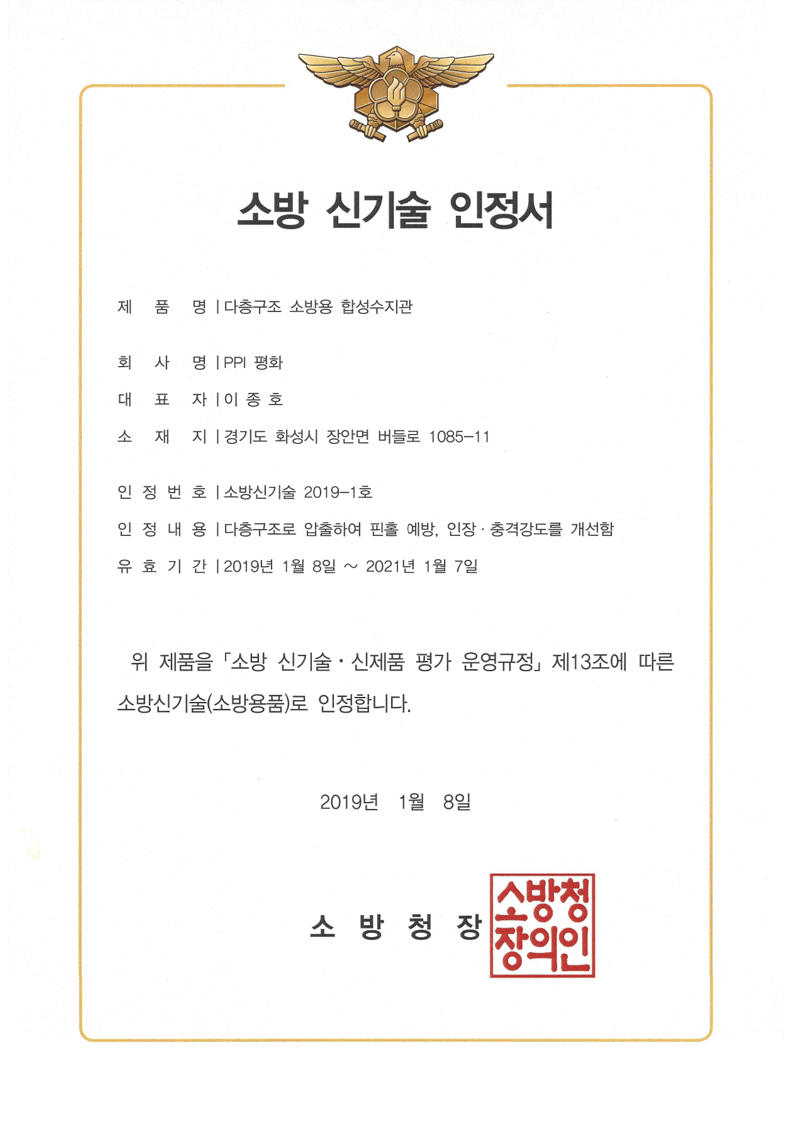

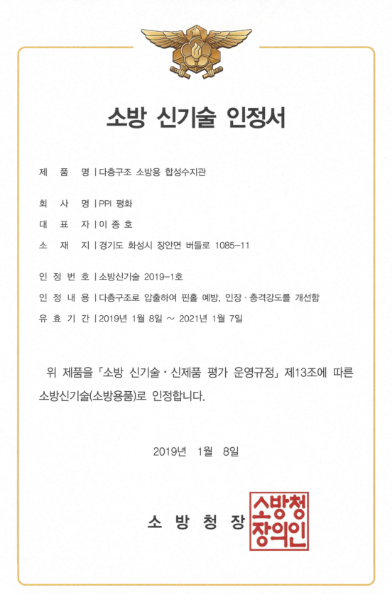

한국소방산업기술원(KFI)과 2년간의 공동연구로 소방신기술 인정
- - 제품명 : 다층구조 소방용 합성수지관
- - 인정번호 : 소방신기술 2019-1호
- - 인정내용 : 다층구조로 핀홀 예방, 파손 및 충격강도를 개선함
인정서 크게보기

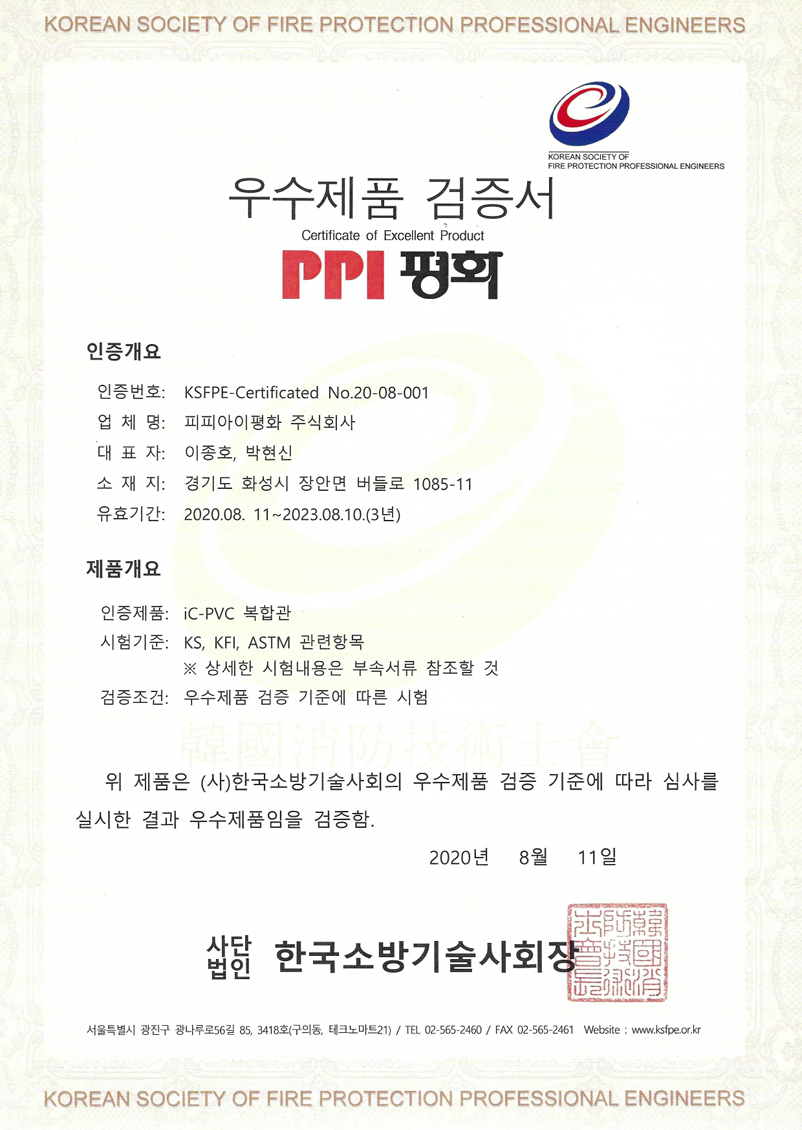

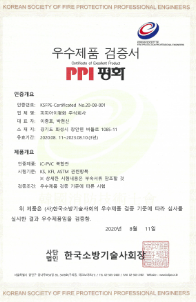

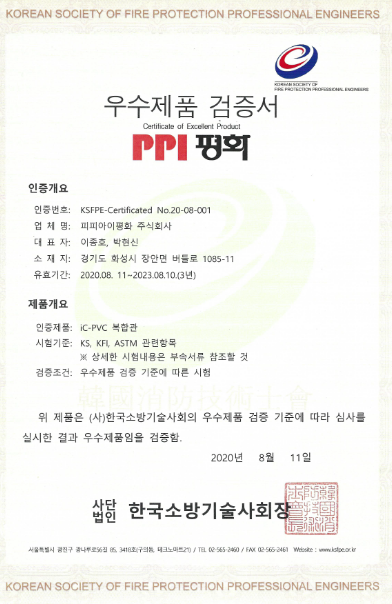

한국소방기술사회 우수제품 검증
- - 인증제품 : iC-PVC 복합관
- - 시험기준 : KS, KFI, ASTM 관련항목
- - 검증조건 : 우수제품 검증 기준에 따른 시험
검증서 크게보기

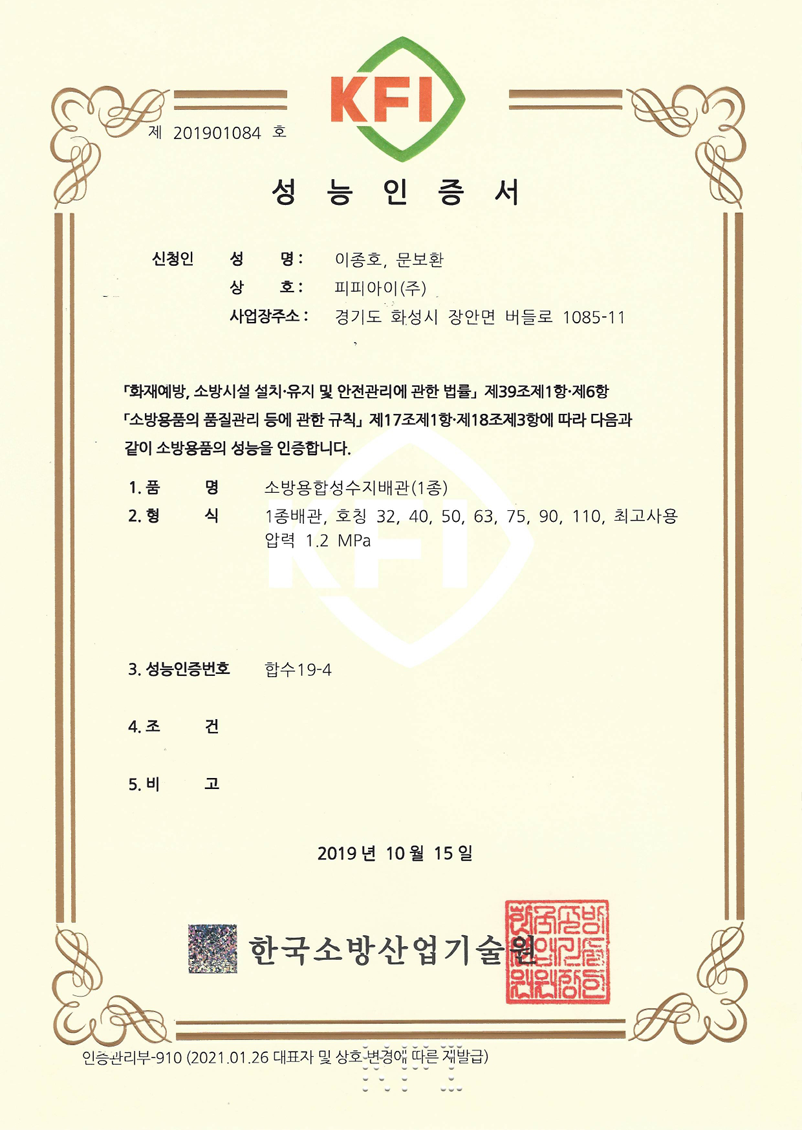

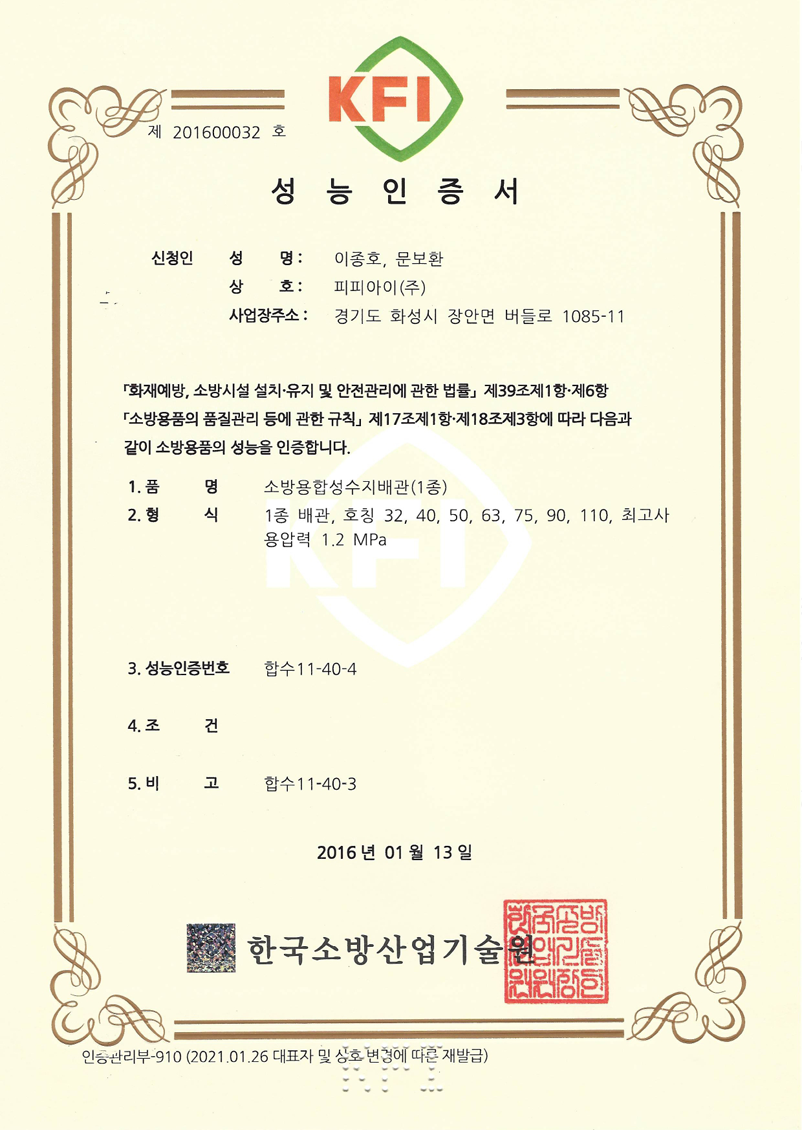

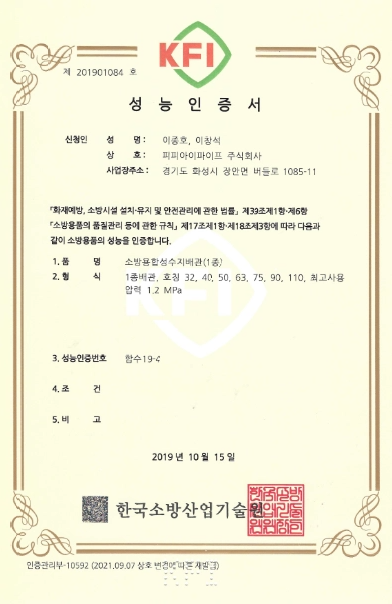

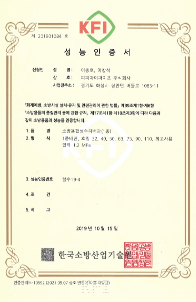

한국소방산업기술원(KFI) 성능 인증
최근 1년간 품질불량률 2%이하인 업체에 한하여, 기업의 품질경영능력 및
의지를 다각적으로 평가하여 승인하며, 승인 후 6개월마다 사후관리를 진행하는
엄격하고 까다로운 인증제도입니다.
승인서 크게보기
파이프
단위 : mm
| 호칭지름 | D | t1 | t2 | L |
|---|---|---|---|---|
| 32(25) | 32.15 | 2.0 | 0.9 | 4,000 |
| 40(35) | 40.20 | 2.1 | 0.9 | 4,000 |
| 50(40) | 50.25 | 2.6 | 1.1 | 4,000 |
| 63(50) | 63.30 | 3.3 | 1.4 | 4,000 |
| 75(65) | 75.35 | 3.9 | 1.7 | 4,000 |
| 90(80) | 90.45 | 4.7 | 2.0 | 4,000 |
| 110(100) | 110.50 | 5.7 | 2.4 | 4,000 |
1. 최대∙최소치는 임의개소를 측정하였을 때 외경측정치의 최대치와 최소치입니다.
2. 평균외경은 임의개소를 서로 다른 방향으로 측정하였을 때 외경측정치의 평균치, 원주 길이의 측정치를 원주율 3.14로 나눈 수치입니다.
3. 색상은 내부층은 파란색, 외부측은 적색이 기본사양입니다.
4. 관의 표준길이는 4m이며, 허용치는 ±10mm입니다.
5. ( )안의 규격은 ASTM F 412 규격의 호칭입니다.
6. 급수급탕에 사용이 가능합니다.
7. 치수는 KS M 3414 규격에 준하여 생산합니다.

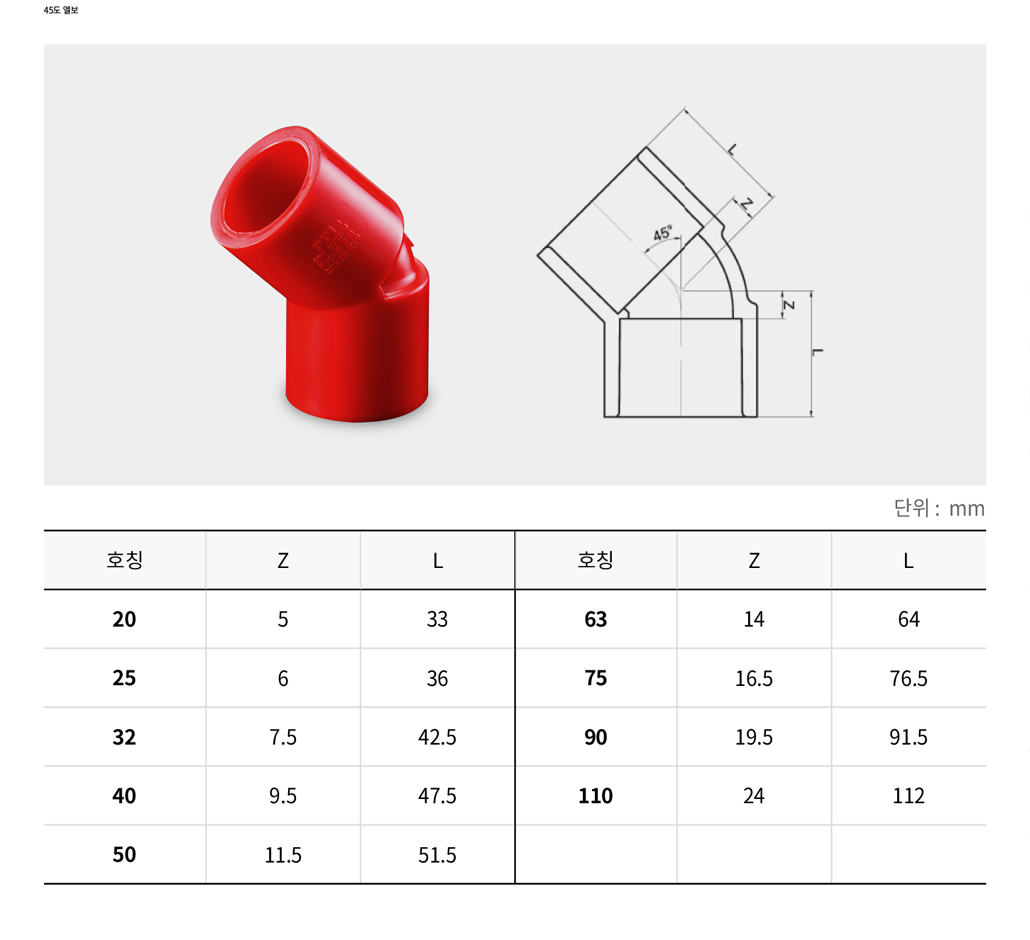

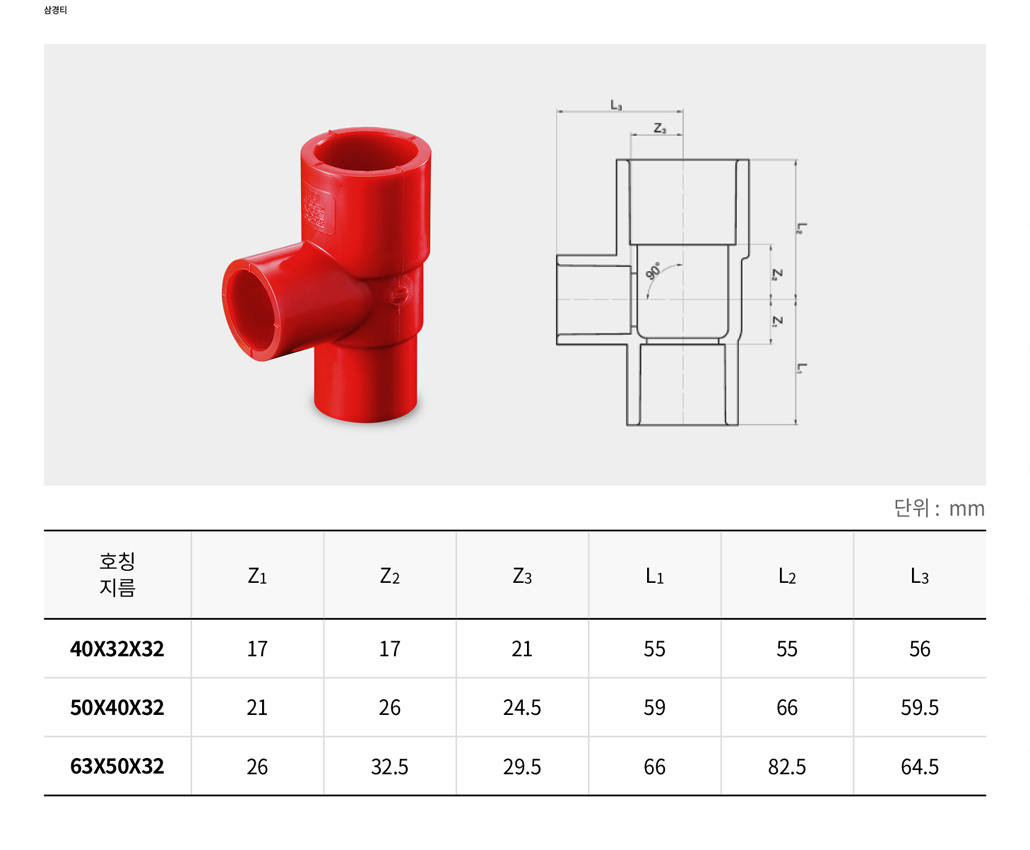

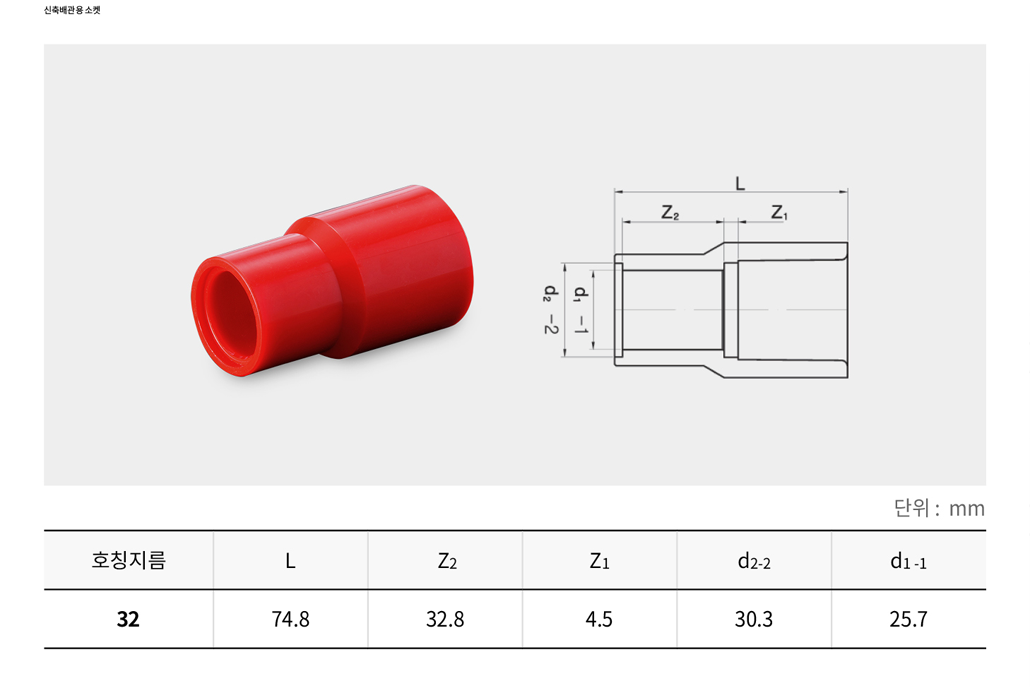

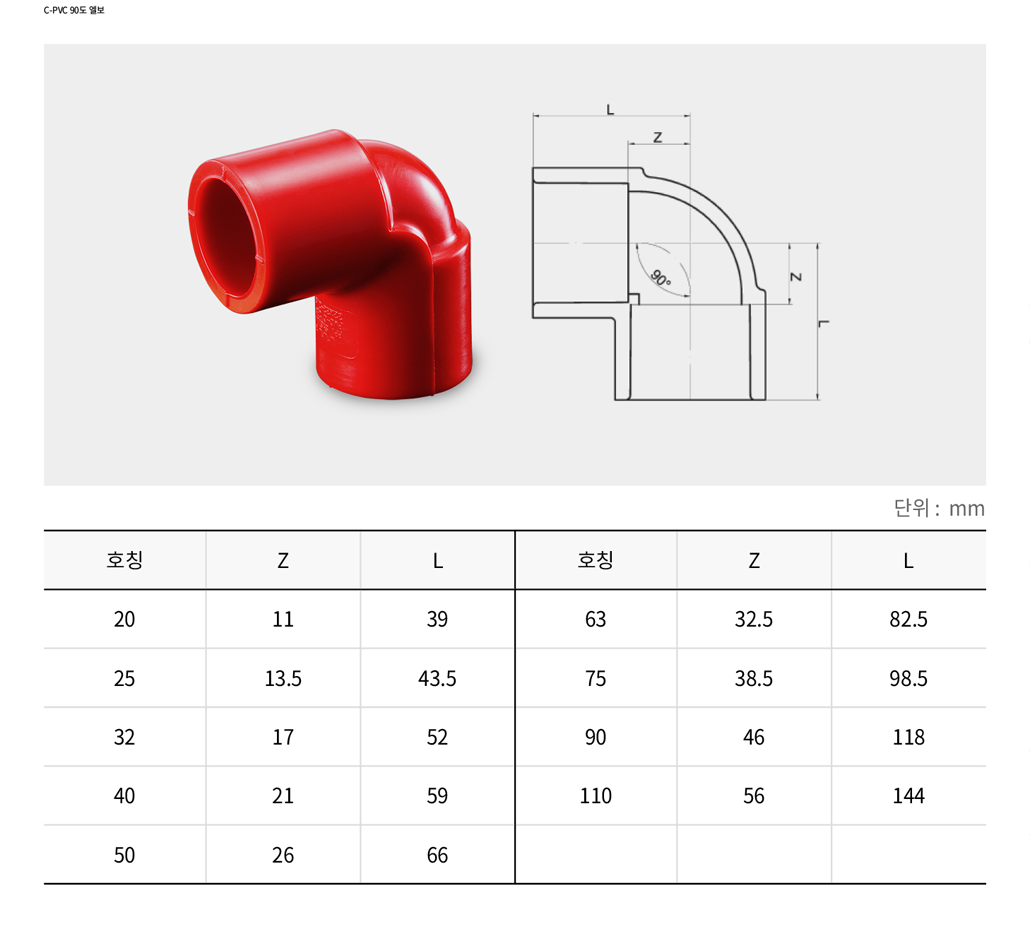

이음관
단위 : mm
| 호칭지름 | D | d1 | d2 | D | L | 호칭지름 | D | d1 | d2 | D | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 28.0 | 20.35 | 20.0 | 15.0 | 28.0 | 63 | 76.0 | 63.6 | 63.0 | 53.0 | 50.0 |
| 25 | 35.0 | 25.35 | 25.0 | 19.0 | 30.0 | 75 | 89.0 | 75.6 | 75.0 | 64.0 | 60.0 |
| 32 | 42.0 | 32.5 | 32.0 | 25.0 | 35.0 | 90 | 107.0 | 90.7 | 90.0 | 77.0 | 65.0 |
| 40 | 52.2 | 40.5 | 40.0 | 35.0 | 38.0 | 110 | 127.0 | 110.8 | 110.0 | 94.0 | 70.0 |
| 50 | 62.6 | 50.55 | 50.0 | 43.0 | 40.0 |
※ L길이 일부품목 제외.

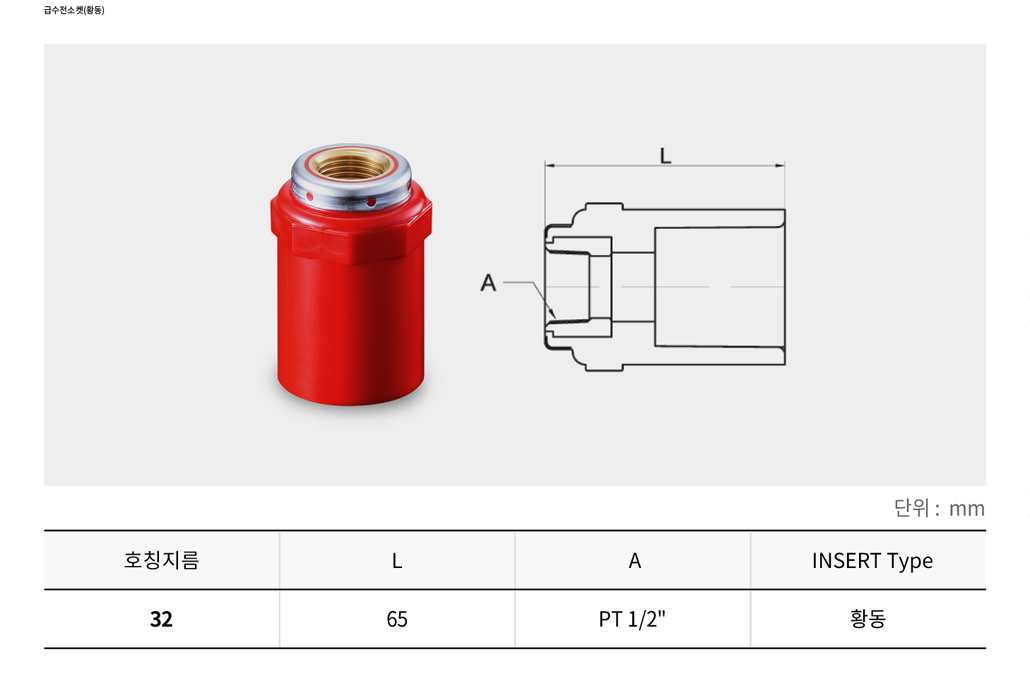

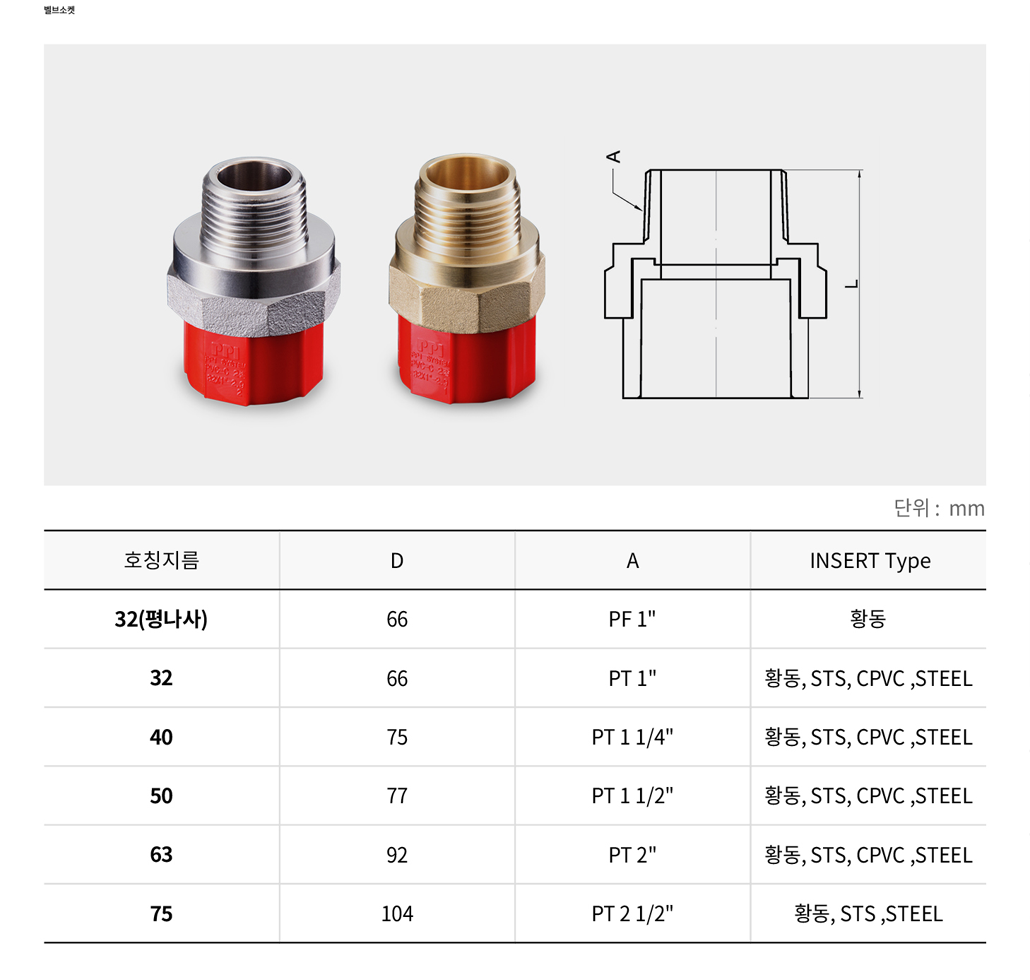

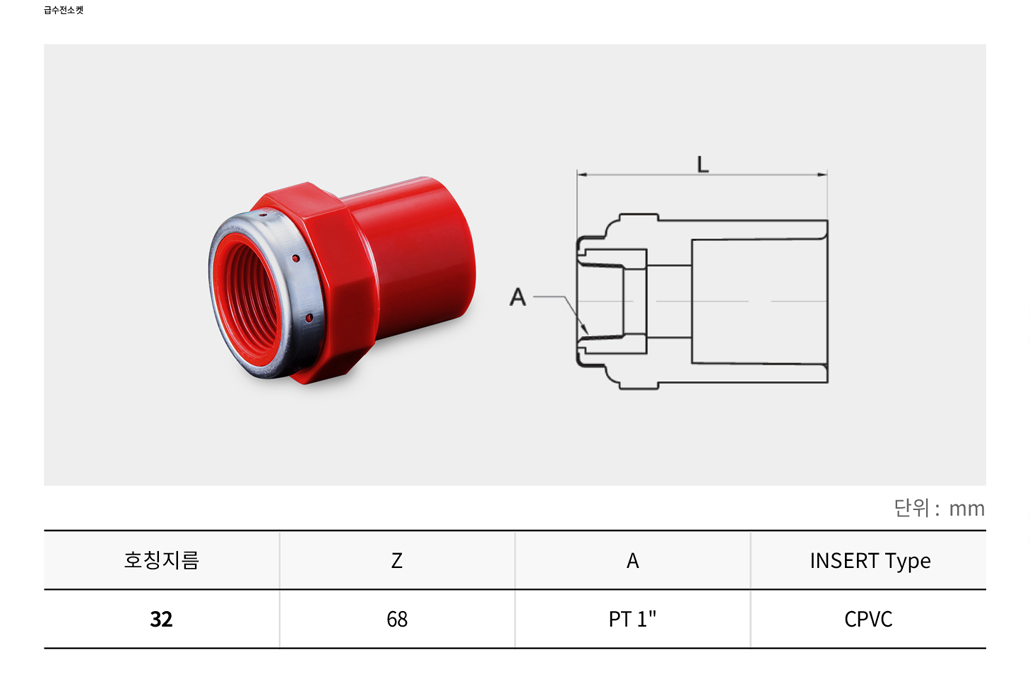

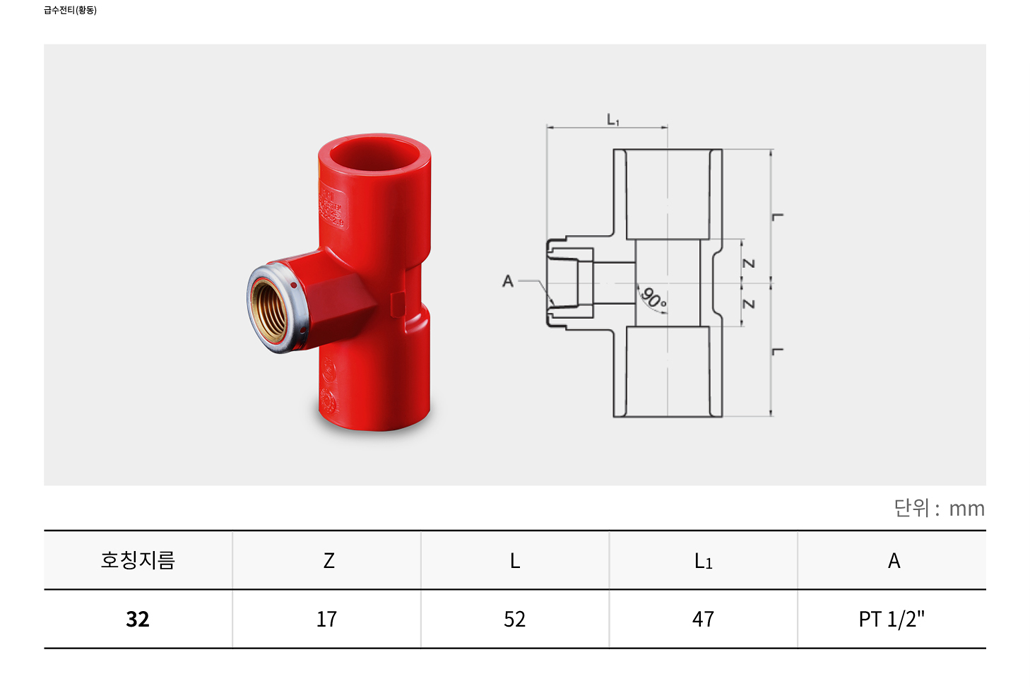

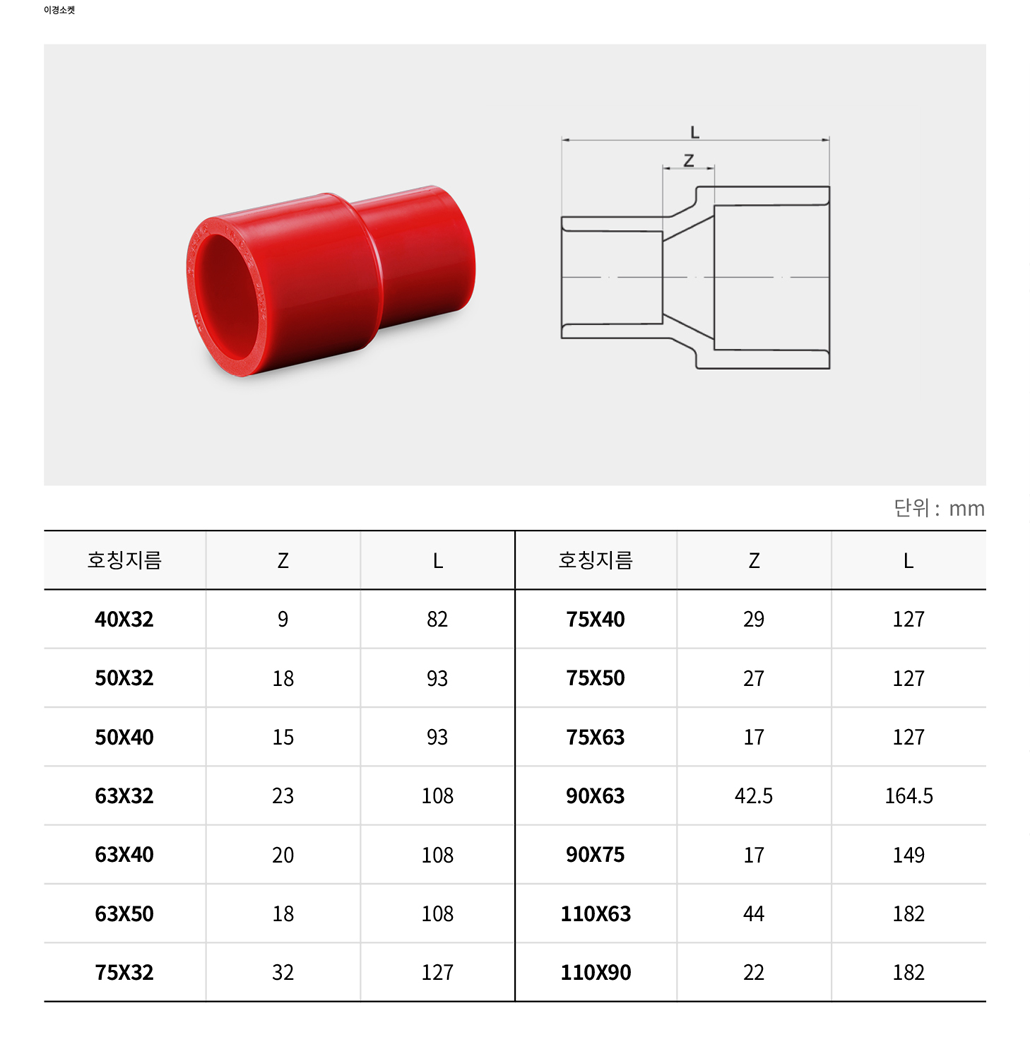

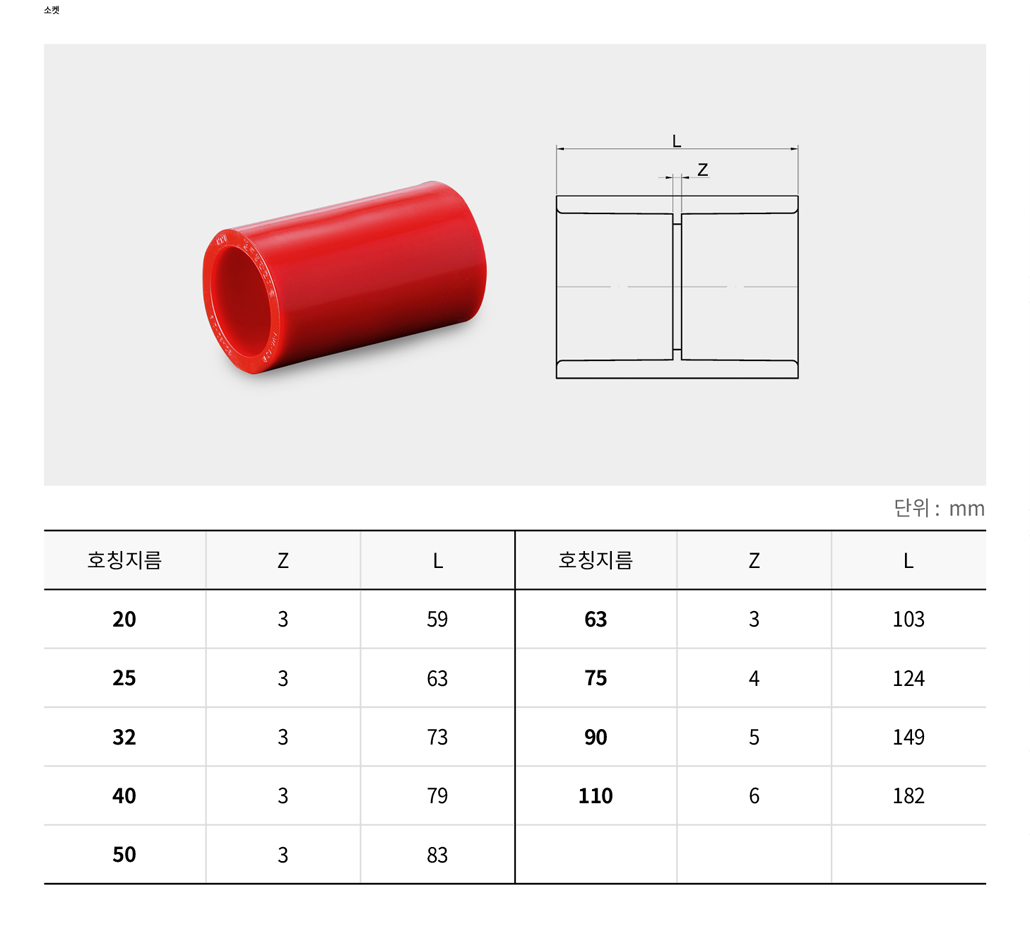

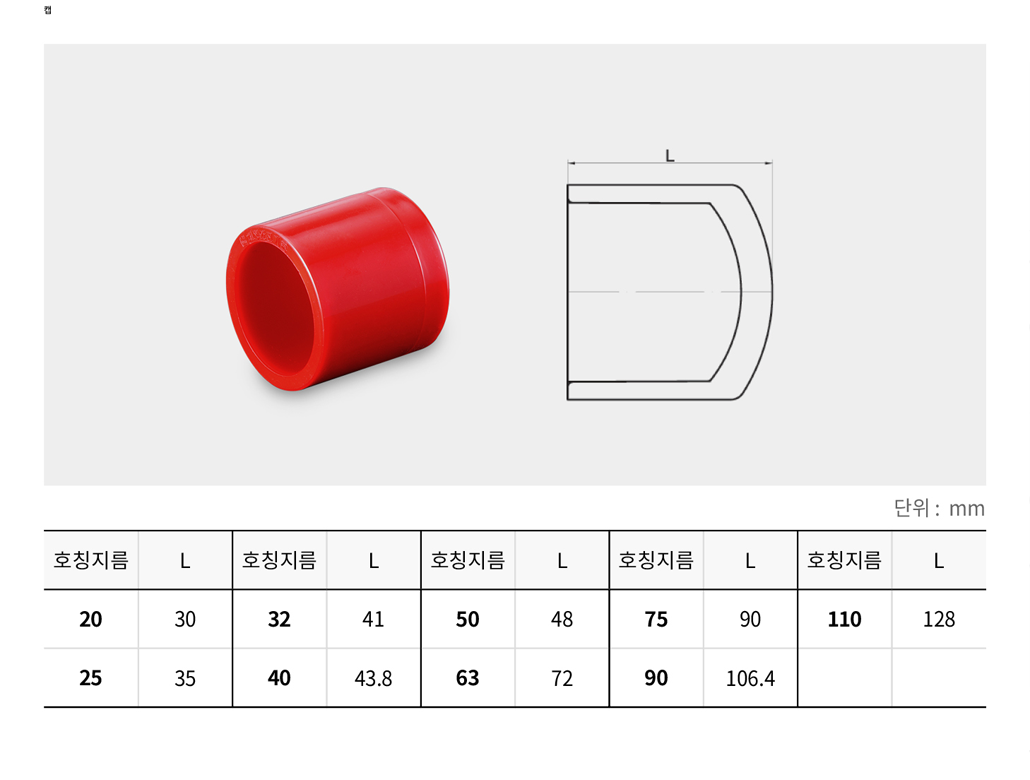

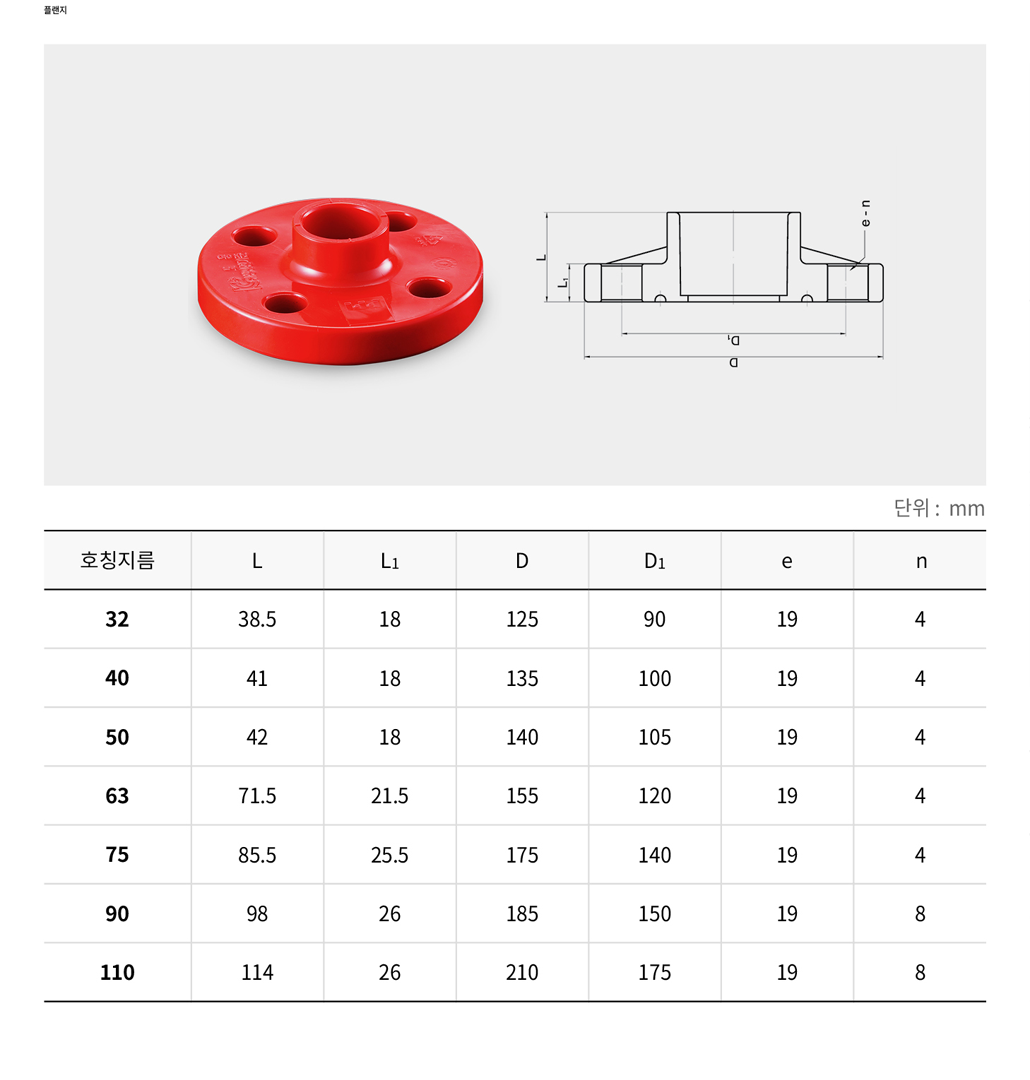

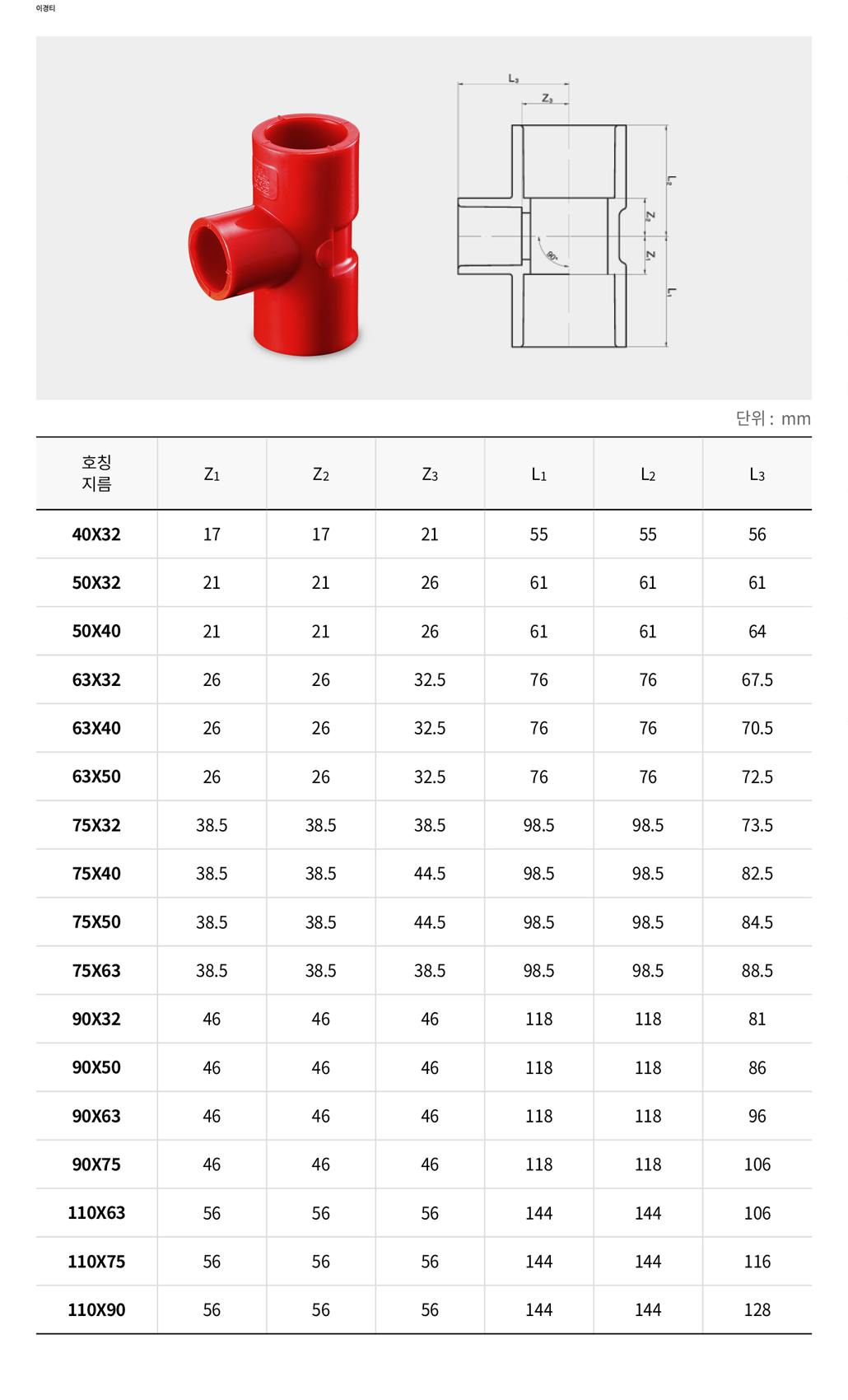

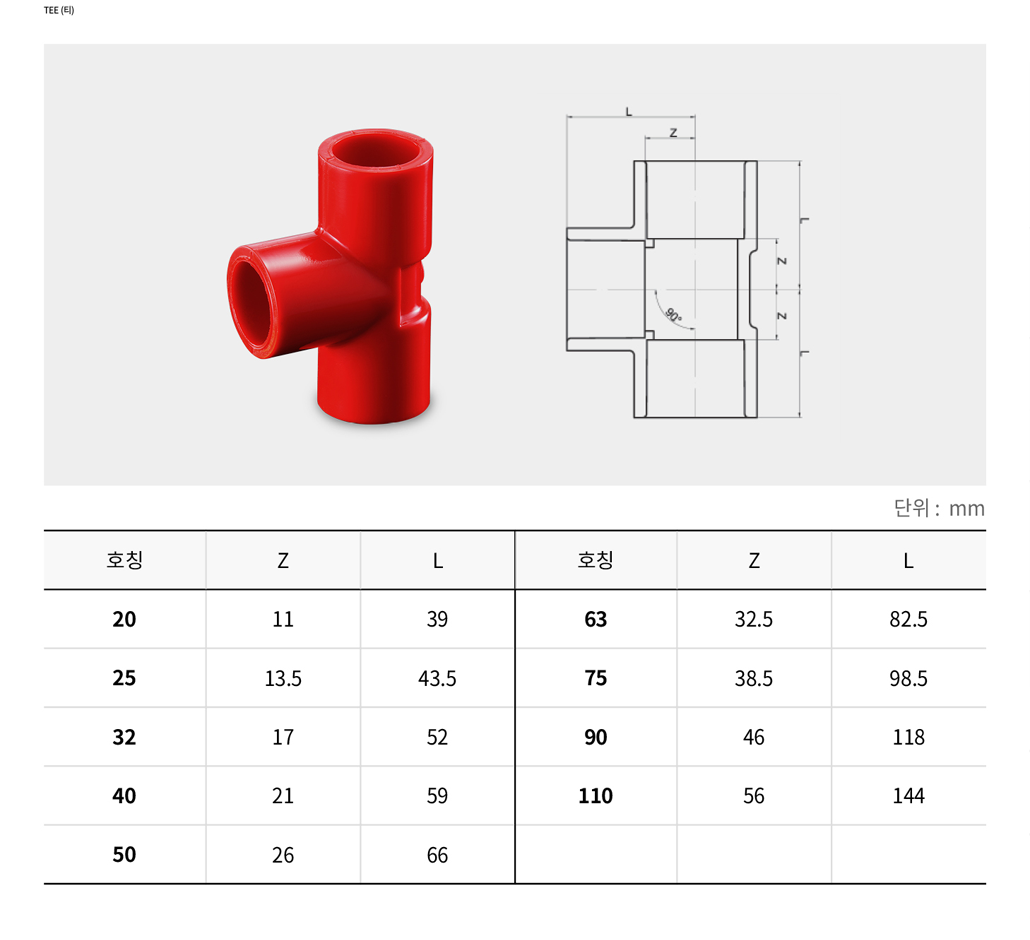

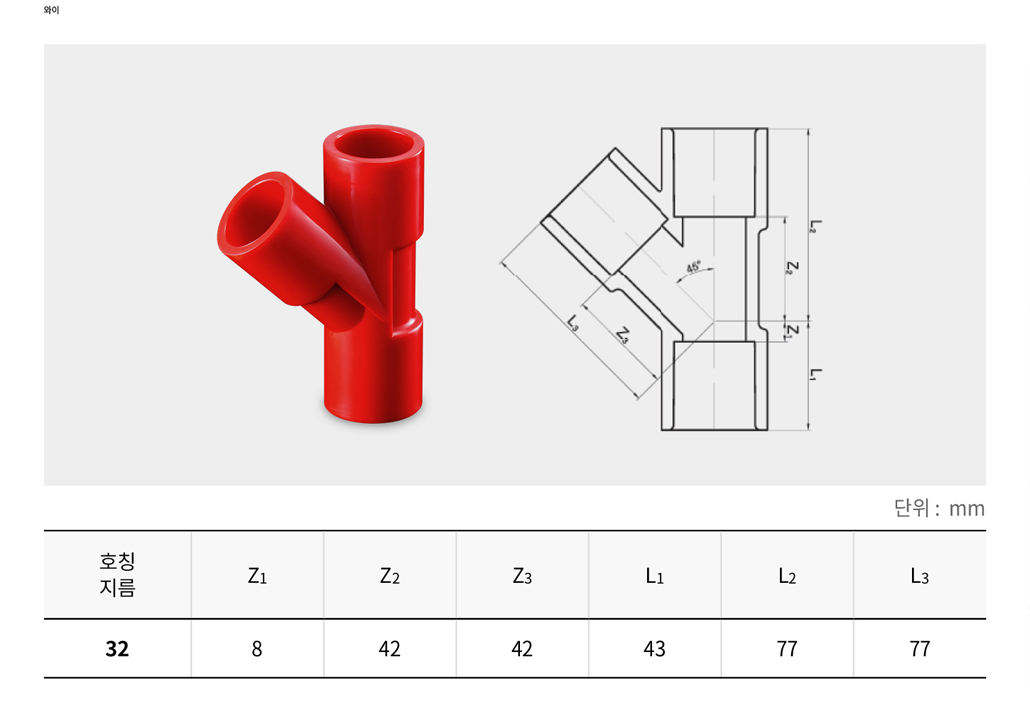

각 제품을 클릭하시면 상세내용을 보실 수 있습니다.

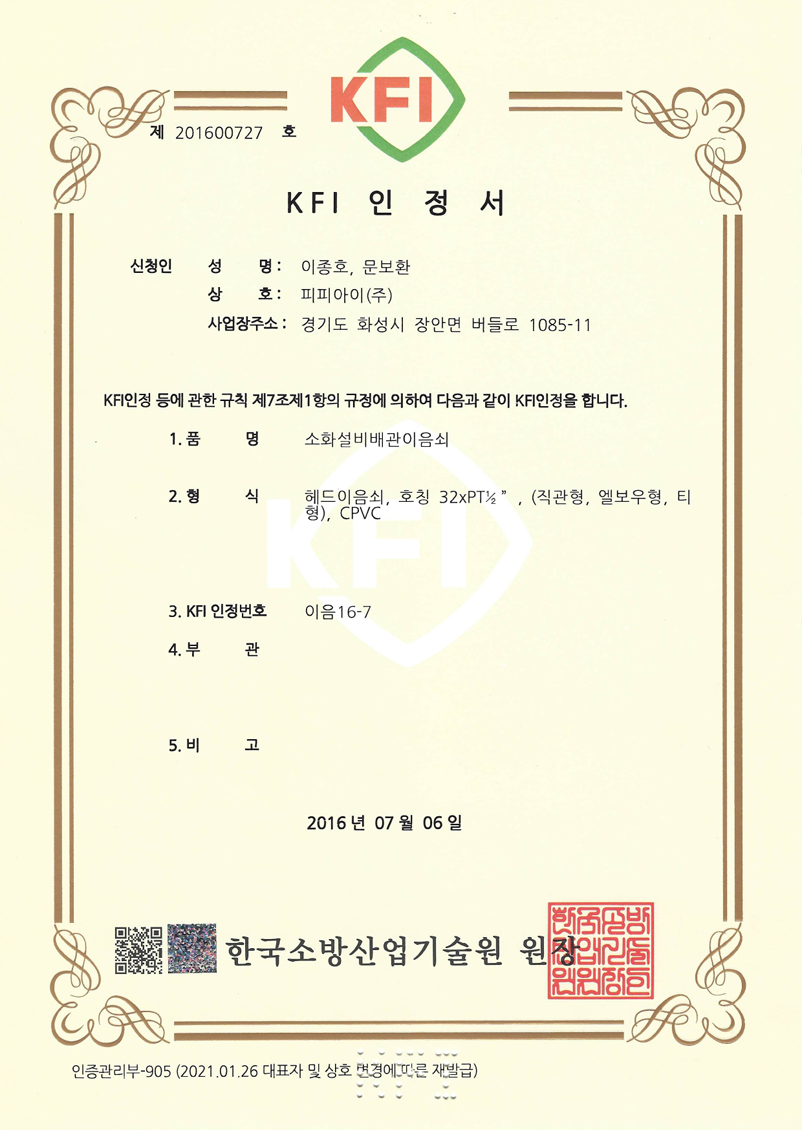

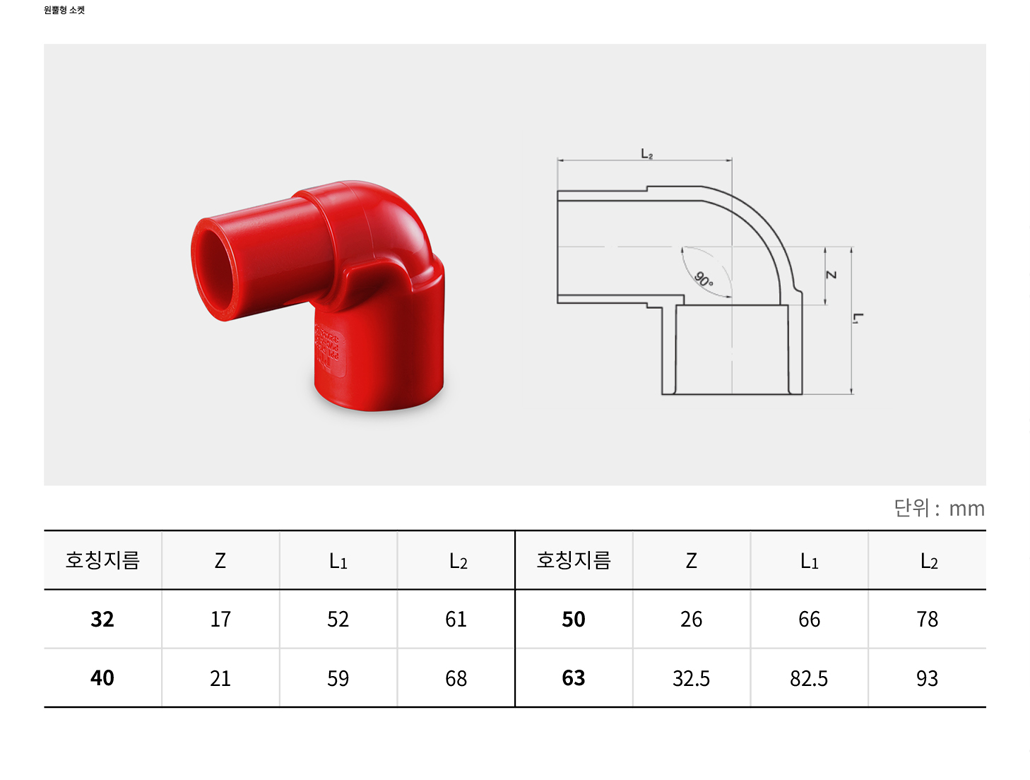

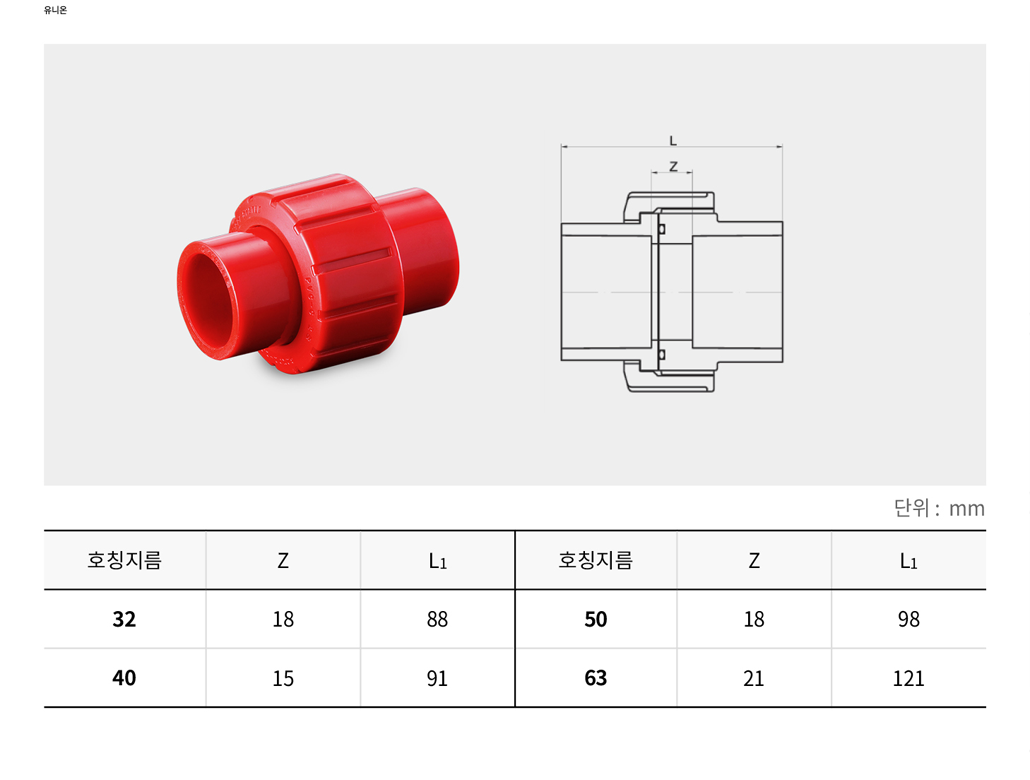

KFI인정 제품 (헤드이음쇠) KFI인정 제품으로 “소방용”으로 사용 시 스프링클러 헤드 연결용으로만 사용
iC-PVC 복합관 시공현장
| 건설사 | 현장명 |
|---|---|
| 개성건설 | 관양동 개성건설 |
| 석수동 개성건설 현장 | |
| 남명건설 | 부산 리베르하임 공항마을 |
| 대보건설 | 평택 BIX 행복주택 건설공사 |
| 대우조선해양건설 | 화성봉담A-2BL |
| 동문건설 | 진천동문 행복주택아파트 |
| 동원개발 | 경기시흥장현동원로얄듀크 |
| 보현건설 | 복지재단 기숙사 증축공사 |
| 삼양건설산업 | 서정_양수리 오피스텔 신축공사 |
| 송학건설 | 충남예산행복주택 |
| 신일 | 여수코아루 오션파크 |
| 쌍용건설 | 장충동 앰버서더 리모델링 공사 |
| 아주건설 | 인의동오피스텔 |
| 양우건설 | 마전지구 양우내안에 |
| 에스케이건설(SK) | 광주 계림 IPARK/SK VIEW |
| 신흥 SK VIEW(1공구) | |
| 신흥 SK VIEW(2공구) | |
| 지에스건설(GS) | 일산 자이3 |
| 진산건설 | 파주야당동오피스텔 |
| 코오롱글로벌 | 성남 신흥역 코오롱하늘채 |
| 태영건설 | 효창6구역 주택재개발 정비사업 |
| 다산지금A-2현장 | |
| 남양주다산 진건B-1BL | |
| 한신공영 | 괴정한신더휴 |
| 한일건설 | 우만 한일 베리체 |
| 남양주 별내 A13 | |
| 현대건설 | 현대 둔촌동 힐스테이트 |
| 현대비에스앤씨 | 전주 에코시티 5BL 복합시설신축현장 |
| 흥한주택종합건설 | 신진주역세권프리미어웰가 |
