PPI PIPE

용도

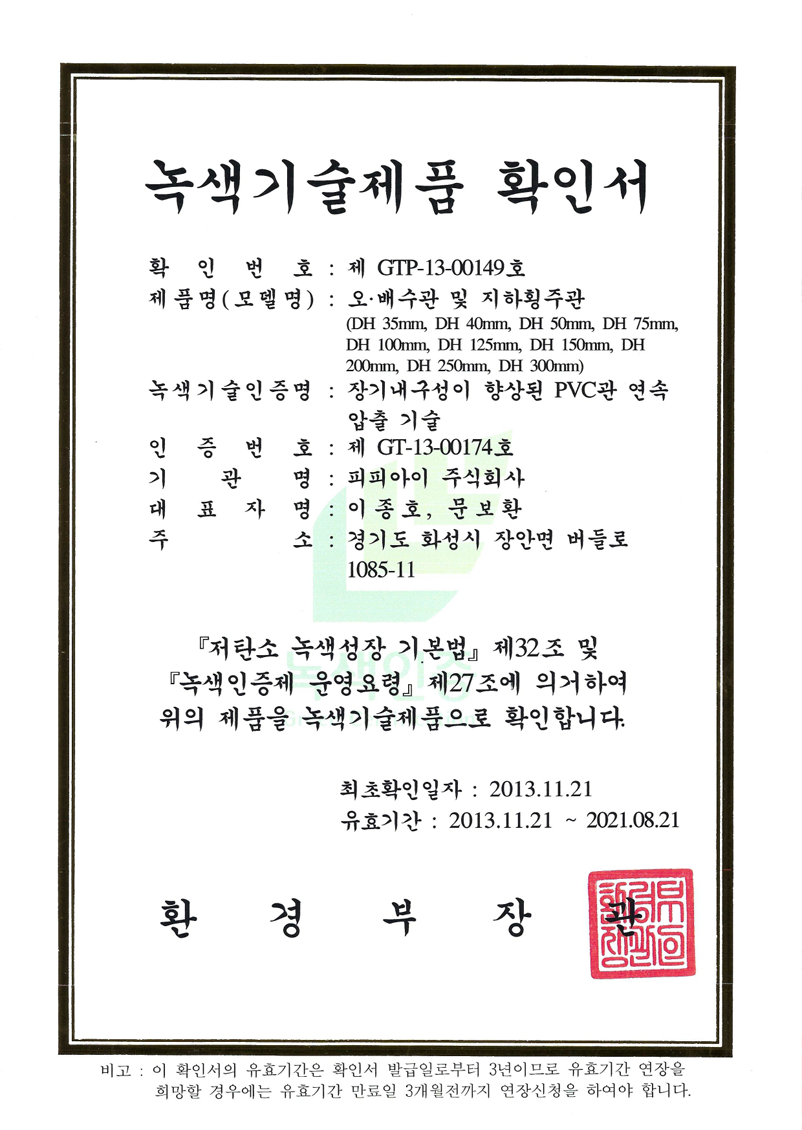

하수관 최초 NEP 인증

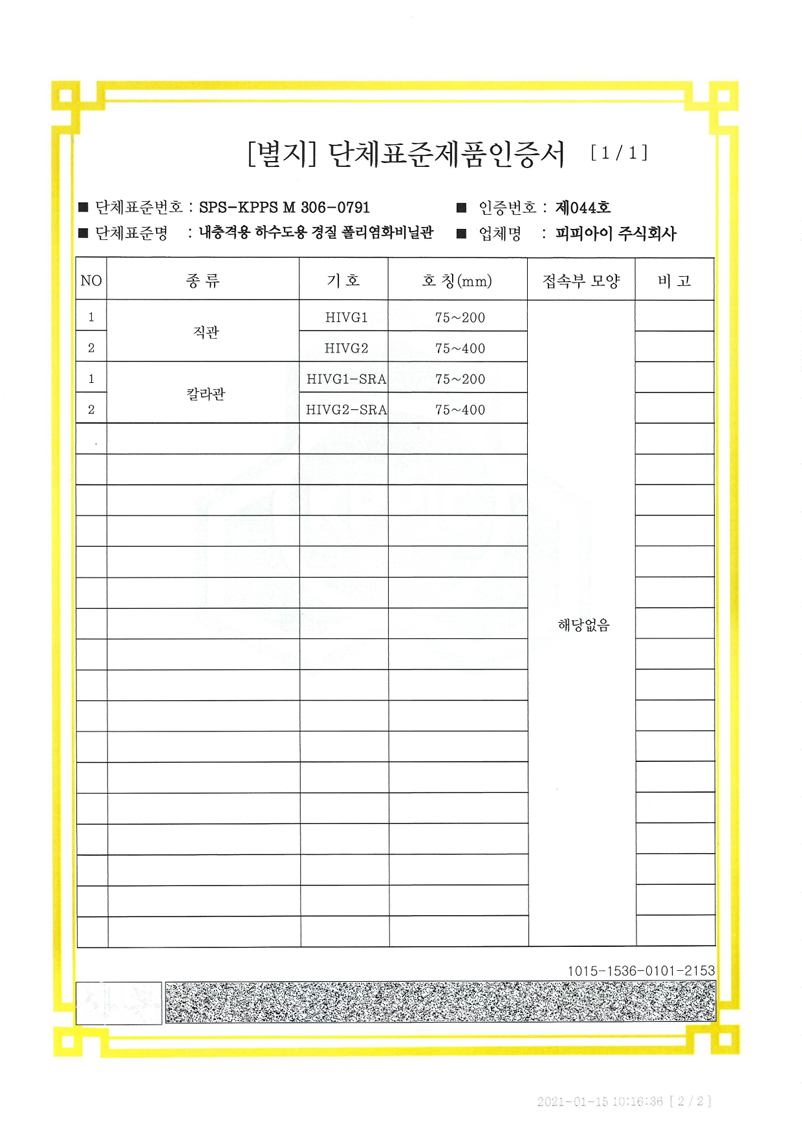

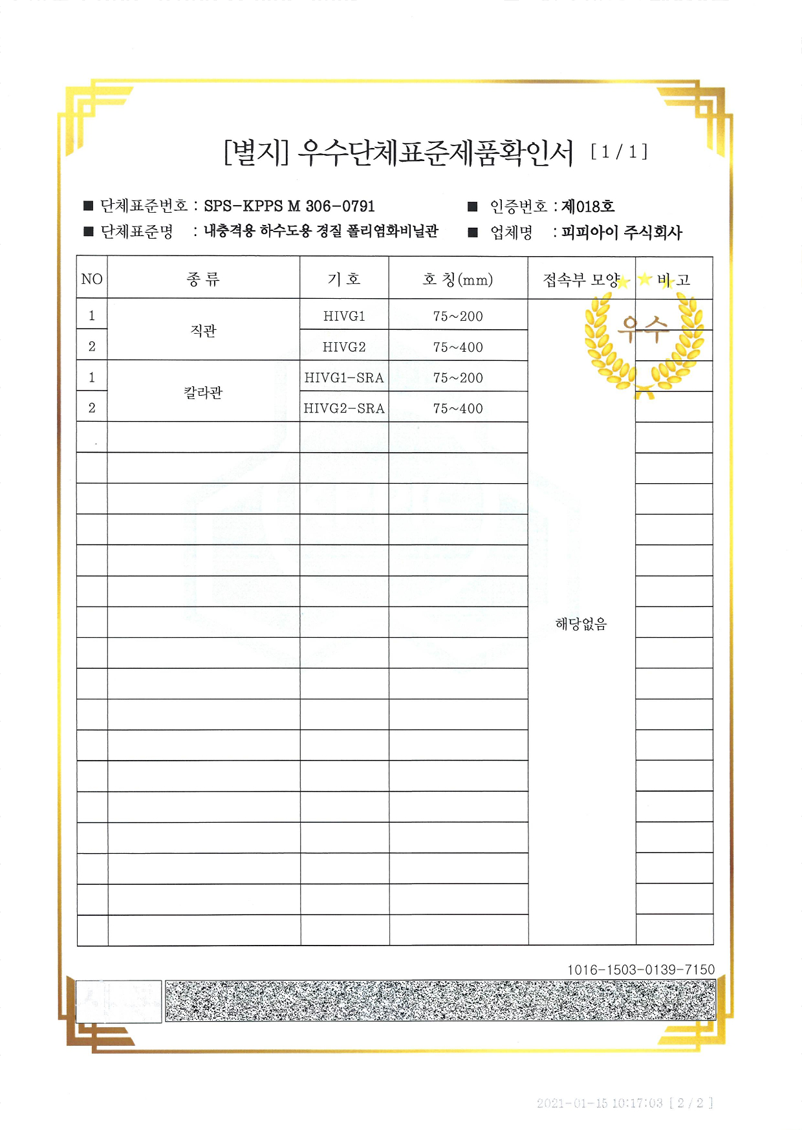

승인서 크게보기

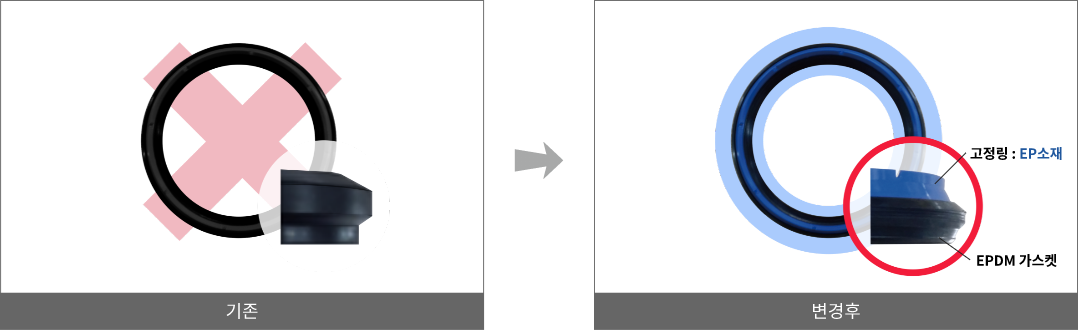

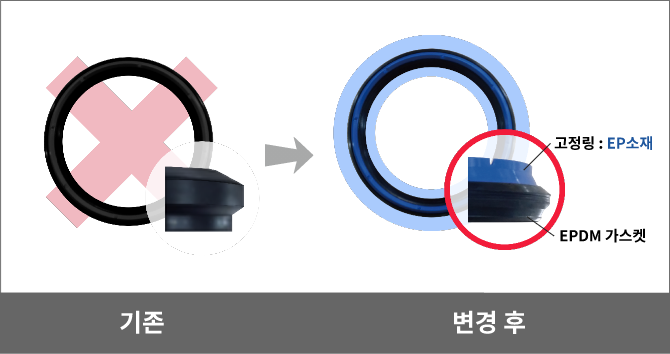

연결부 오수 유출문제 해결

EP 소재 이중 고무링을 채택하여 관 삽입시 고무링부 밀림, 씹힘을 방지하며 반 영구적인 수밀성을 확보하였습니다.

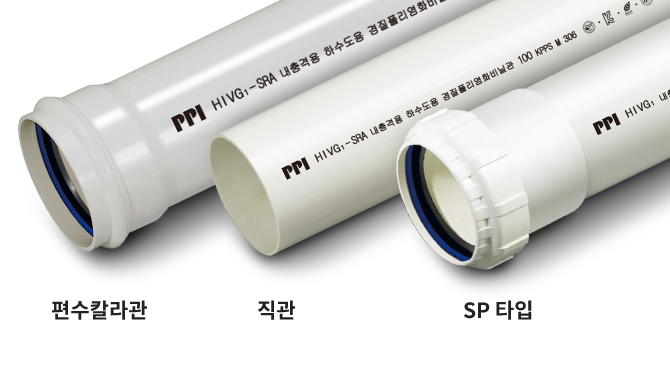

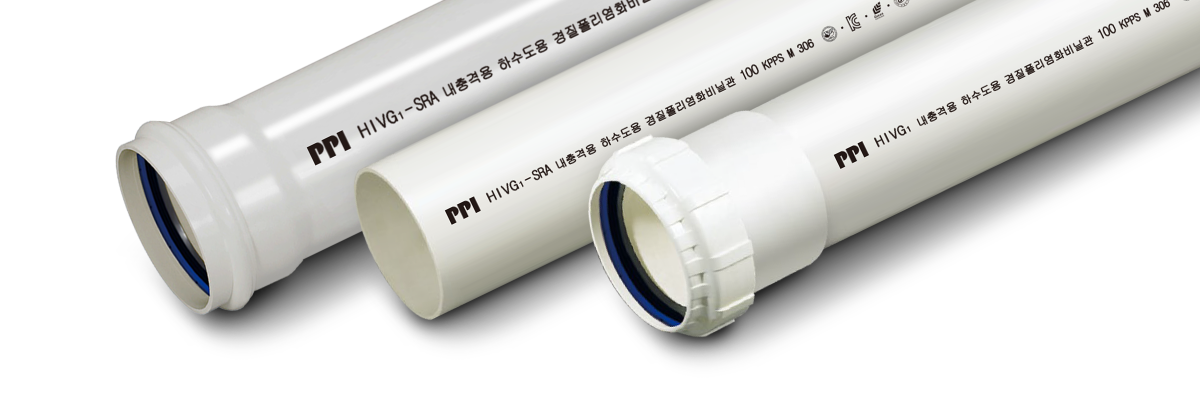

현장 여건에 맞는 다양한 관종 생산

공사현장의 특성에 맞게 직관, 편수칼라관, SP타입 등 다양한 관종으로 제작되어 별도의 추가 장비 없이 간단하게 시공할 수 있습니다.

파이프

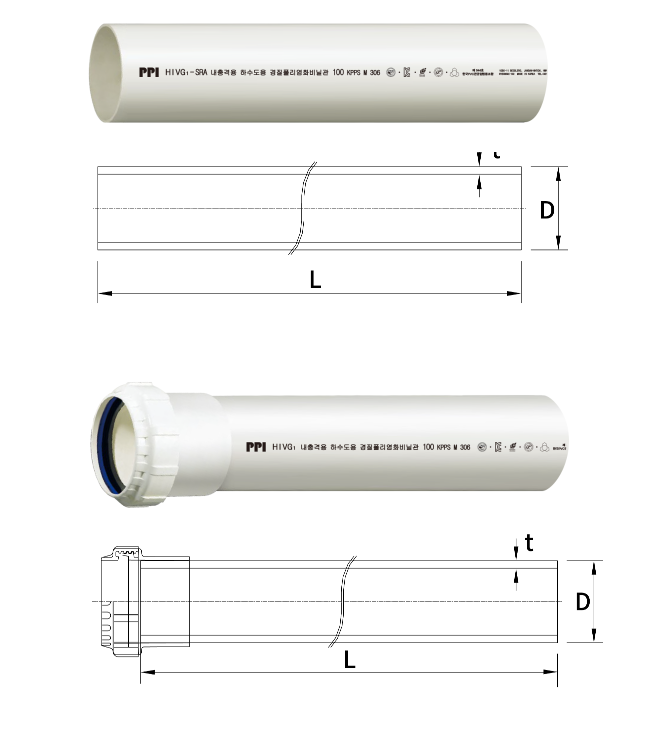

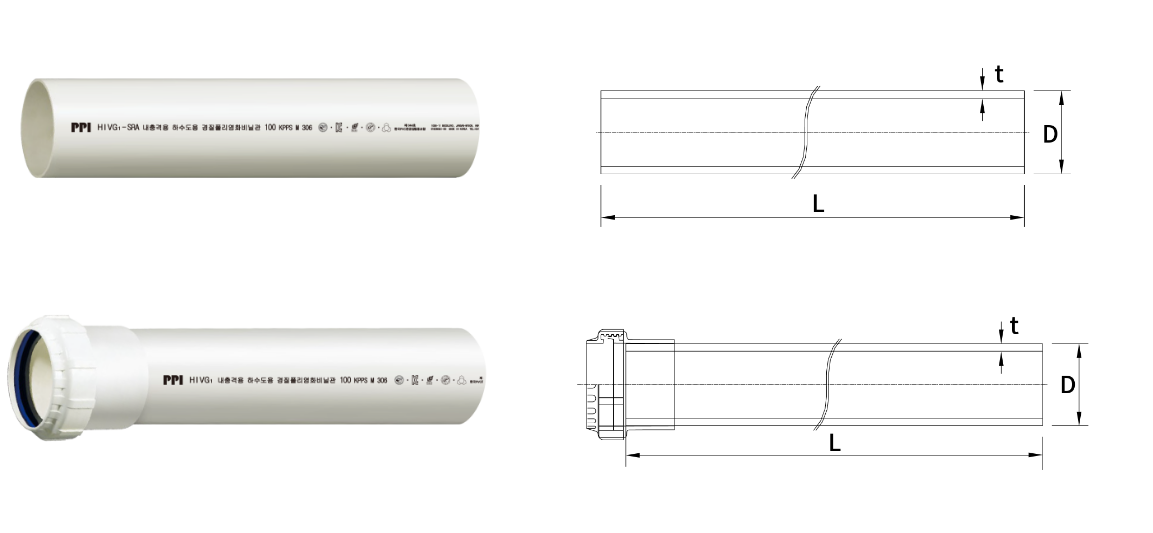

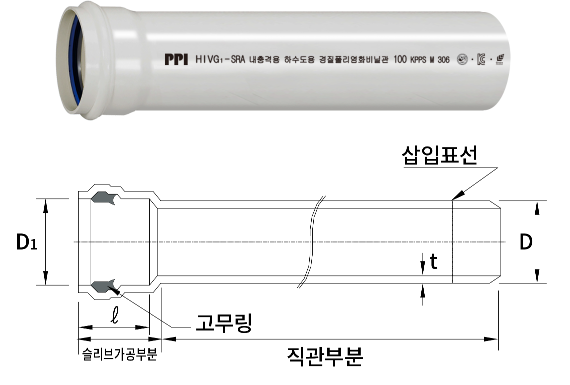

하수용 내충격 파이프의 규격(직관/SP-Type) - KPPS M 306

단위 : mm

규격표 호칭표
호칭	D		t(HI-VG1)		식별번호		t(HI-VG2)		식별번호
호칭	표준	표준외경 허용차	최소	두께 허용차	HI-VG1	HI-VG1 SP형	최소	두께 허용차	HI-VG2	HI-VG2 SP형
75	89	±0.30	5.5	±0.80	23147253	-	2.7	±0.60	23147331	-
100	114	±0.40	6.6	±1.00	23147254	23147327	3.1	±0.80	23147332	23147349
125	140	±0.50	7.0	±1.00	23147255	23147328	4.1	±0.80	23147333	23147350
150	165	±0.50	8.9	±1.40	23147256	23147329	5.1	±0.80	23147334	23147351
200	216	±0.70	10.3	±1.40	23147257	23147330	6.5	±1.00	23147335	23147352
250	267	±0.90	12.7	±1.80			7.8	±1.20	23147336
300	318	±1.00	15.1	±2.20			9.2	±1.40	23147337
350	355	±1.20	16.6	±2.40			9.5	±1.40	23147338
400	400	±1.40	18.8	±2.60			9.8	±1.40	23147339

하수용 내충격 파이프의 규격(편수칼라관) - KPPS M 306

단위 : mm

규격표 호칭표
호칭	D		d1		ℓ	t(HI-VG1)		식별번호	t(HI-VG2)		식별번호
호칭	표준	표준외경 허용차	표준	d1 허용차	ℓ	표준	두께 허용차	HI-VG1	표준	두께 허용차	HI-VG2
75	89	±0.30	90.3	±0.50	200	5.5	±0.80	23147259	2.7	±0.60	23147340
100	114	±0.40	115.6	±0.65	220	6.6	±1.00	23147260	3.1	±0.80	23147341
125	140	±0.50	142.0	±0.80	230	7.0	±1.00	23147261	4.1	±0.80	23147342
150	165	±0.50	167.3	±1.00	240	8.9	±1.40	23147262	5.1	±0.80	23147343
200	216	±0.70	219.5	±1.20	90	4.5	±0.40	23147263	6.5	±1.00	23147344
250	267	±0.90	271.1	±1.40	95	5.2	±0.40		7.8	±1.20	23147345
300	318	±1.00	322.7	±1.60	95	5.9	±0.40		9.2	±1.40	23147346
350	355	±1.20	360.0	±2.00	115	7.1	±0.50		9.5	±1.40	23147347
400	400	±1.40	406.0	±2.50	130	8.3	±0.60		9.8	±1.40	23147348
